Il Nuovo Trionfo, avanzamento lavori 2016 2017


> torna a news 2016



  vai al Nuovo Trionfo

  Rilievo del trabaccolo Il Nuovo Trionfo

Conferenza Cattolica 24 9 2016

Conferenza Venezia Arsenale 21 10 2016








La Nuova Venezia 27 11 2017, La ricerca salva il Nuovo Trionfo, Alberto Vitucci.


Varo tecnico

Martedì 26 settembre 2017 abbiamo varato il Nuovo Trionfo, dopo l'impegnativo restauro durato più di un anno. Questo varo tecnico, a stiva vuota senza motore e impianto elettrico, si è reso necessario per saggiare la tenuta del fasciame all'acqua. Infatti le tavole, secche dopo la lunga permanenza a terra, devono rigonfiarsi completamente prima del definitivo calafataggio.







La stiva a prua pulita e restaurata



Lo stesso a poppa



Il necessario rinfresco prima del varo





da sinistra Alessandro Ervas che con il padre Ermanno si è prodigato non poco nel restauro, Michela Scibilia addetta alle pubbliche relazioni, Massimo Gin presidente della Compagnia del Nuovo Trionfo e Ermanno Ervas.

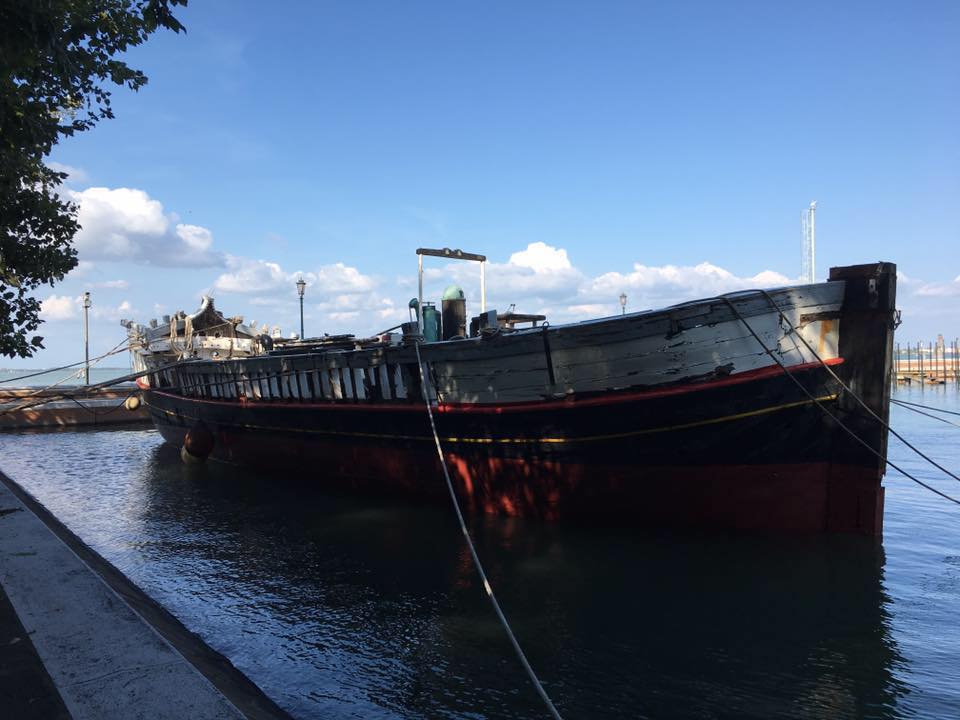

Lo scafo appena varato senza alberi



Il bragozzetto Piero III



Abbiamo constatato per il momento solo una infiltrazione dai comenti di poppa


Finalmente dopo decenni dalla costruzione, la darsena dell'ex Magistrato alle Acque, ora soppresso accoglie una imbarcazione!



Foto di Massimo Gin






Tullio Cardona, Nuova vita al trabaccolo che ora è entrato in acqua, Il gazzettino 27 9 2017



 Sono ripresi i lavori sul trabaccolo Il Nuovo Trionfo

Calafataggio




Video di Giovanni da Ponte




9 agosto 2017


riunione allargata per decidere le priorità di intervento.



Giovanni da Ponte alle prese con il calafataggio del fondo

Guarda il video di Giovanni da Ponte "Piegatura di un corso di fasciame"



Ermanno Ervas mostra i chiodi "da peso" per fissare mustassi alle ordinate




Gli "stili" della coperta rifatti sui quali saranno fissate le lande.




Il sistema tradizionale per prendere l'impronta di una tavola di fasciame con la cantinela solo che al posto dei segni convenzionali si sono usati listelli di legno






Aggiornamento al 22 7 2017

Interno della stiva con il fasciame interno completato

Posa delle serrette




serrette parascussole e verzene lato destro



fasciame interno completato da entrambi i lati



Chiusura del fondo e sostituzione della colomba



particolarmente difficile è stata la la curvatura e svirgolatura del torello o paneselo di prua




Controllo della canapa per il calafataggio

Lo scafo viene tenuto costantemente bagnato per far dilatare il fasciame prima del calafataggio





Viene rifatta la chiglia o meglio la "colomba" e praticati i "brunai" o fori di biscia sulle ordinate rimpiazzate



All'interno si devono rifare tutte le serrette e parascusole, inoltre i "raisoni"  spezzati o marci




la parascusola, cioè la serretta di maggior spessore viene posizionata provvisoriamente sul ginocchio dello scafo




Si replica il convegno sul trabaccolo Il Nuovo Trionfo per gli amici della terraferma alla Canottieri Mestre a Punta San Giuliano





Il numeroso pubblico dei soci della canottieri Mestre e delle altre società del polo nautico di San Giuliano


Massimo Gin introduce i lavori



Gilberto Penzo descrive le metodologie di restauro e di rilievo



Elisa Costa parla delle nuove tecniche di fotogrammetria



Irene Scarpa illustra le proprietà dei prodotti per la conservzione del legno



Michela Scibilia, armata con il coltello del Nuovo Trionfo costruito dal Ermanno Ervas, raccoglie con modi convincenti, i fondi per il restauro.



Il restauro de il Nuovo Trionfo e la nave di Teseo



Mercoledì 12 aprile dalle ore 20:00 alle ore 21:30, Casa del Cinema San Stae Venezia

Massimo Gin, presidente della Compagnia della Marineria, introduce il convegno



Gilberto Penzo parla delle ultime fasi di restauro e rilievo del trabaccolo Il Nuovo Trionfo





Incontro per la presentazione del restauro de "il Nuovo Trionfo" in collaborazione con la Municipalità di Venezia.
Interventi di:
- Massimo GIN, presidente della Compagnia della marineria tradizionale: Storia de “il Nuovo Trionfo”;
- Gilberto PENZO, studioso di imbarcazioni tradizionali: il Restauro de “il Nuovo Trionfo”;
- Elisa COSTA, Archeologa subacquea, Dottoranda IUAV laboratorio di fotogrammetria: Nuove tecniche di rilievo fotogrammetrico;
- Elisabetta LOMBARDI, Proff.ssa di Lettere al Liceo Classico della Scuola Navale “F. Morosini”: Il paradosso della nave di Teseo, similitudini con “il Nuovo Trionfo”.
- Chiara BECATTINI, Storica-Regista autrice del video "il Nuovo Trionfo, l'ultimo trabaccolo"

Prima parte: 1) Introduzione di Giovanni Andrea Martini presidente della Municipalità di Venezia. 2) Massimo GIN, presidente della Compagnia della marineria tradizionale: Storia de “il Nuovo Trionfo”;


Seconda parte Gilberto Penzo illustra il restauro de Il Nuovo Trionfo




Terza parte - Elisa COSTA, Archeologa subacquea, Dottoranda IUAV laboratorio di fotogrammetria: Nuove tecniche di rilievo fotogrammetrico;





Quarta parte:

-  Elisabetta LOMBARDI, Professoressa di Lettere al Liceo Classico della Scuola Navale “F. Morosini”: Il paradosso della nave di Teseo, similitudini con “il Nuovo Trionfo”.

Massimo Gin: Chiusura lavori







Salviamo il Nuovo Trionfo Storia di Venezia, Roberta dei Rossi, La Nuova Venezia 15 4 2017



 Il 17 febbraio 2017 presso la sede dell'Associazione Arzanà abbiamo presentato lo stato d'avanzamento dei restauri del Trabaccolo Il nuovo Trionfo ai soci, simpatizzanti e gli amici di Cattolica. Le foto sono mie di Massimo Gin e Gianni Darai.

Gilberto Penzo presenta lo stato aggiornato dei restauri del trabaccolo Il Nuovo Trionfo



Il Presidente della Compagnia della Marineria Massimo Gin illustra le problematiche economiche di questo impegnativo restauro

Il pubblico dei soci e simpatizzanti



Ermanno Ervas mostra i coltelli realizzati con i chiodi del Nuovo Trionfo e i taglieri fatti con i pezzi di ordinata



Chiara Beccattini ha proiettato l'anteprima del filmato sul trabaccolo



Come buona tradizione si finisce in gloria con un gustosissimo risotto opera di Vlady Todeschini e Otta Peretti, accompagnato da una scelta di salcicce di Cipro portate da Giorgio Suppiej



Il tutto accompagnato da fiumi di vino



La zogia del Nuovo Trionfo appesa fra i cimeli dell'Associazione Arzanà


Stato dei lavori al 7 2 2017
il paramezzale è stato completato





E' stato imbullonato con barre passanti che lo legano alle piane e alla colomba

Dettaglio delle barre filettate in acciaio inox



Dettaglio del dado di serraggio e sua sigillatura con la resina



i possenti braccioli metallici costruita dagli Ervas in attesa di essere "sasati" e messi in opera.



Particolare dei "stili di coperta" marci e sostituiti, da notare che su questi erano fissate le lande che sostenevano l'albero


Una della ultima tavole di fasciame del fianco da sostituire, poi si passerà al fondo.



particolare della chiodatura con chiodi zincati a sezione tonda e quadra



Il lavoro di rilievo tridimensionale dell'interno dello scafo procede grazie anche alla preziosa collaborazione di Elisa Costa. Centinaia di fotografie ad alta risoluzione dono state assemblate con Photoscan formando un file tridimensionale completo dell'ossatura. Da questo si procederà a disegnare il piano dei legni.
Avanzamento lavori 13 12 2016
Il paramezzale di iroko è quasi finito, mancano solo un paio di strati.

Panoramica della stiva verso prua



Nel dettaglio i vari strati incollati fra di loro



Il bracciolo dove si attaccava la landa,su cui era fissato l'arridatoio, che teneva la sartia, che si incappellava sulla testa di moro, che sosteneva l'albero era marcio.

Di fronte, nella nebbia, si scorge la forma elegante e altera dello yacht  "Vanda"



Costruzione del paramezzale 28 11 2016

La prima tavola di iroko viene lavorata per praticare gli incastri delle piane


Il primo livello di lamellare al suo posto incastrato sui madieri




Stato lavori al 12 10 2016, (le foto sono mie e di Massimo Gin)

Direttivo allargato per decidere il proseguimento dei lavori



Lo scafo è stato parzialmente raddrizzato









Avanzamento lavori 4 10 2016

Si prova il massiccio in sede. Foto di Kees van den Meiracker



vista dall'interno della stiva, si noti la complessa struttura ad incastro.



la stella morta di prua asportata.



Dettaglio della stella morta di prua completamente marcito




La parte bassa dei menai di prua dopo l'asportazione della stella morta.





Dopo la rimozione dell'estremità di prua del paramezzale si è scoperta la parte di stella morta di prua dove sono incastrati i menai o ordinate deviate. Il cui legno è in cattive condizioni. Si è deciso quindi di sostituirla aprendo due corsi di fasciame dal di sotto.



estrazione delle viti dopo l'incollaggio di un nuovo strato di lamellare



Le nuove ordinate di irrobustimento in legno lamellare


Luglio 2016, posa delle prime due nuove ordinate. Sono costruite sul posto incollando fasce flessibili di legno, con la tecnica detta "lamellare".   Pur non essendo una tecnica filologica è l'unica soluzione per irrigidire uno scafo prossimo al collasso per il cedimento di tutte le giunzioni fra madieri e staminali.


Alcune fasce pronte per l'incollaggio sul posto

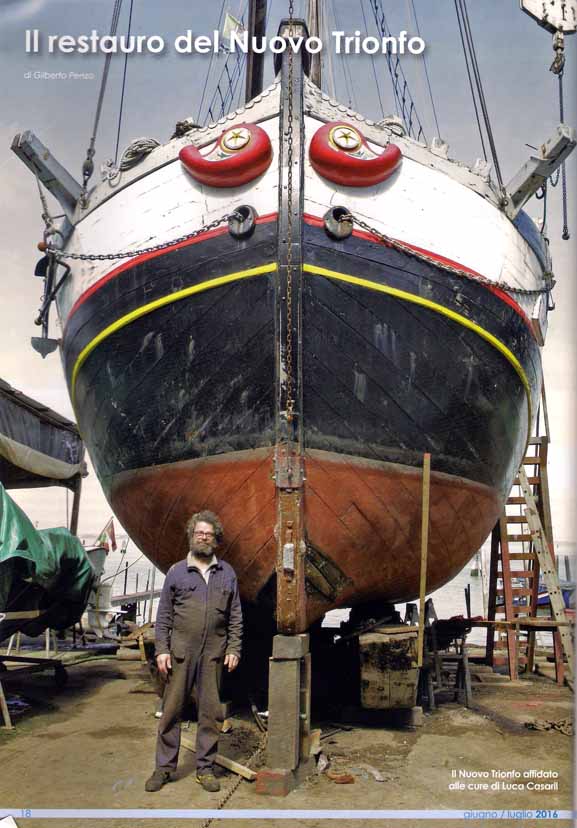

 Lagunamare Anno XV Giugno Luglio 2016, Gilberto Penzo, "Il restauro del Nuovo Trionfo"



Il Nuovo Trionfo compie 90 anni, così abbiamo pensato di festeggiarlo con una visita in cantiere per constatare l'avanzamento dei lavori.



Lo scafo è ora completamente svuotato di arredi e serbatoi così la struttura è stata messa completamente a giorno.



Purtroppo...



Sono stati tolti sacchi e sacchi di legno marcio trasformato in "tabacco" come si dice in veneziano




Anche il motore avrebbe bisogno di una revisionata generale, approfittando di questa pulizia generale



Al temine brindisi di auguri alla osteria bella Vita di almeno altri 90 anni di vita e navigazione!
