Il progetto ideato e organizzato dalla docente Nadine Zinser-Junghanns prevedeva la progettazione e la costruzione di una barca tradizionale veneziana. La scelta è ovviamente caduta sul modello più semplice: un sandolo e più precisamente uno s’ciopon. Naturalmente abbiamo semplificato alcuni dettagli costruttivi per adattarli alla scarsa o nulla esperienza in costruzione navale.

Vai alla prima parte Vai alla terza parte

In questa seconda fase lo scafo è stato chiuso completamente, sono stati costruiti i remi e le forcole, mancano ancora le falche e altri piccoli dettagli. Naturalmente non è stato semplice coordinare studenti, studenti apprendisti carpentieri e le esigenze di diversificare il progetto, ma la fine tutto è andato per il meglio.

Voglio ringraziare il team di studenti apprendisti: Sabina Priese, Marc Hemmers, Pablo Klient, Helene Redmann, Georg Willig. E gli studenti del corso: Immo Alf, Valerie Blum, Marcello Bonon, Anna Bräutigam, Damian Rauhut.

Lo splendido laboratorio con ogni tipo di attrezzatura modernissime e a norma

movie made by sabina priese

gestaltung I CIADcologne s´ciopon I 2. phaseworkshop with gilberto penzomovie...made by sabina priese
Posted by gestaltung I CIAD on Domenica 19 luglio 2015

La "spissaura" è stata realizzata con grande precisione dalla macchina cnc del laboratorio

Incollaggio dei tre segmenti di fianco

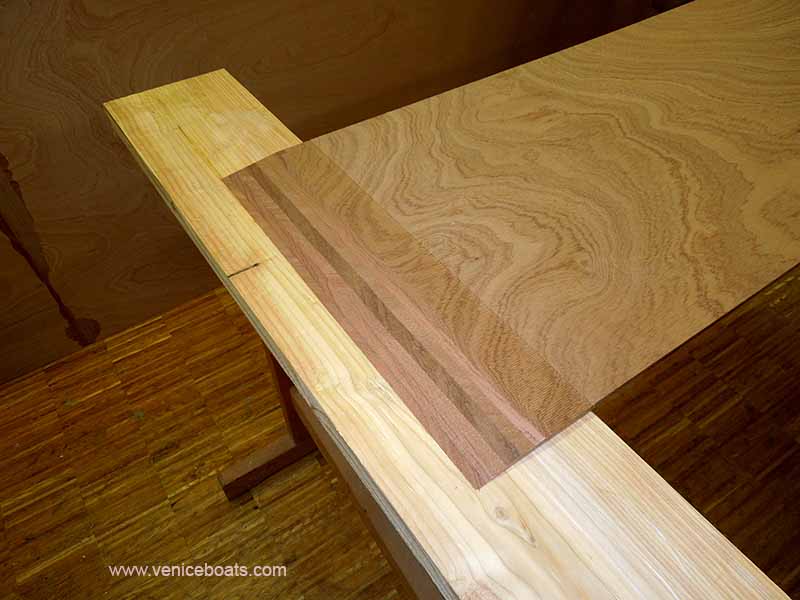

Il fianco pronto per l'incollaggio

Posa del fianco destro

Incollaggio del fianco sinistro

Incollaggio del fondo

Lo scafo raddrizzato con le coperte dal disegno inusuale deciso dal docente

Costruzione dei remi

Tracciatura del profilo dei due remi sulla tavola di faggio

Sbozzatura del remo con la sega a nastro

Marc Hemmers dà le ultime finiture alla pala

Costruzione delle forcole

Sbozzatura delle forcole al bindello, ho dovuto farlo io perché gli studenti non sono logicamente autorizzati al loro uso

Gli studenti alle prese con questo difficile compito

Le forcole sono state interamente realizzate dagli studenti, purtroppo non avevano il "fero a do maneghi" così abbiamo dovuto ripiegare sugli scalpelli dopo aver insegnato ad affilarli.
